业内资讯 => 板壳分析操作步骤	【打印此页】【返回】

发布日期：[2015/1/7] 共阅[2083]次

上海地标要求顶棚玻璃在最不利点直径150mm范围内承受1.8kN垂直于面板的均布荷载标准值,下面介绍软件提供的板壳分析功能来实现该计算。

1、在cad中绘制一个1500X1500的矩形(四条独立线条), 在矩形中心绘制一个直径为150的圆(用于承受荷载)。

2、执行工具包提供的命令：结构模型工具----写板壳模型。系统提示：

请选择板壳: 选择四条边线以及圆，然后回车。

请选择支撑边界: 选择四条直线边，然后回车。

请在面板承受荷载区域选取一点<全部>: 在圆内部选取任意一点。

请在面板承受荷载区域选取一点<全部>: 回车。

请在面板孔洞中选取一点: 没有孔洞，直接回车。

按照要求保存文件即可。

3、打开幕墙计算软件XWall，增加计算信息，调整产品结构为“板块分析”，在板壳信息属性中，修改材料厚度为15mm，设置为不考虑重力,修改荷载信息属性为：荷载标准值为1.8kN/圆面积=1.8/（17671mm2）=101.862 kN/m2。将设计荷载简单修改为1.3*101.862=132.42 kN/m2。

4、导入板壳模型文件，得到最大应力为48.4538，最大变形为6.9795。现面开始调整各项参数。我们可以发现，三角化后得到的三角形很多是严重锐角，这需要调整。

5、调整“三角形最小角度”属性，缺省为20，如果不作调整，则软件对角度不作限制，我们可以调整为30。此时可以看到三角形角度比较均匀，一般都为近似正三角形。说明角度调整有效且正确。这时的应力计算数据为50.2981，最大变形为8.29808mm。圆弧划分尺寸：用于将圆弧划分为多段，该数据可以控制圆弧周边三角形的疏密程度。我们将该数据调整为10，得到计算数据为50.6239，最大变形为8.3184mm，说明调整的影响比较小，也就说明该数据接近于我们的真实数据。我们将三角化尺寸调整为5000，该数据控制所有三角形中最大的三角形面积。数据越小，三角化越密。得到结果为50.935和8.4097。我们还可以调整支撑边的划分：将支撑边划分尺寸调整为20，我们得到：50.7949和8.409。最后再次调整三角化尺寸为2000，得到数据：50.9003和8.4322。至此，整个三角划分比较均匀。每次调整的结论变化都很小，三角形划分也满足各项要求。所以最终计算结果我们确定为：玻璃中部最大应力为50.9003N/mm2,和变形为8.4322mm。

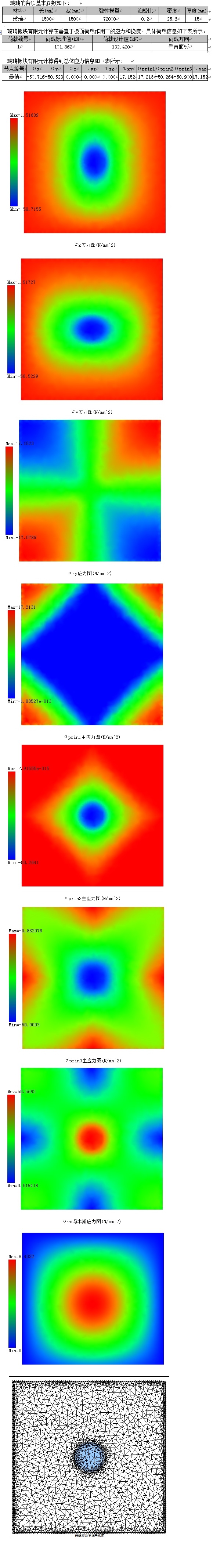

6、相关图示如下:
